CT PT গোলাকার জার ট্রান্সফরমার ভ্যাকুয়াম রজন কাস্টিং মেশিন শুকানোর

ট্রান্সফরমার ভ্যাকুয়াম শুকানোর চাপ বৃদ্ধি ট্রান্সফরমার জন্য শুকানোর প্রক্রিয়া CT PT ((রাউন্ড জার)

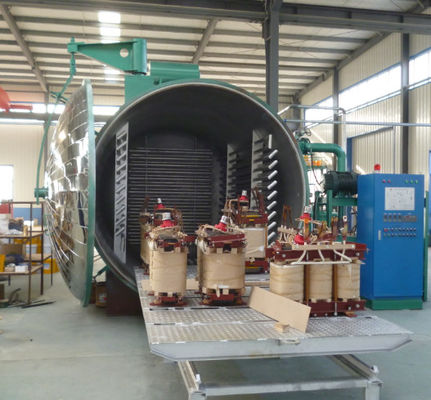

পণ্যের চেহারাঃ

একটি ভ্যাকুয়াম শুকানোর চুলা একটি ক্যান্ডেল টিন ব্যবহার করে একটি চাপ বৃদ্ধি শুকানোর (পিআইডি) উদ্ভিদ সহ, একটি বিশেষ সরঞ্জাম সেটআপ যা সাধারণত শক্তি ট্রান্সফরমার শুকানোর জন্য ব্যবহৃত হয়।এই পদ্ধতিটি ভ্যাকুয়াম এবং চাপ শুকানোর প্রক্রিয়া হিসাবে পরিচিতএটা সাধারণত এভাবেই কাজ করে:

ভ্যাকুয়াম শুকানোঃ পাওয়ার ট্রান্সফরমারটি একটি ভ্যাকুয়াম শুকানোর চুলা ভিতরে স্থাপন করা হয়। চুলাটি চেম্বার থেকে বায়ু এবং আর্দ্রতা অপসারণ করে একটি নিম্ন-চাপের পরিবেশ তৈরি করে।এই প্রক্রিয়াটি ট্রান্সফরমার এর বিচ্ছিন্নতা এবং windings থেকে আর্দ্রতা অপসারণে সাহায্য করে.

চাপ বৃদ্ধি শুকানোর (পিআইডি) উদ্ভিদঃ পিআইডি উদ্ভিদটি সেটআপের অবিচ্ছেদ্য অংশ। এটিতে একটি চাপের পাত্রে গঠিত, যা প্রায়শই মোমবাতি টিন হিসাবে পরিচিত,যা ভ্যাকুয়াম শুকানোর চুলায় সংযুক্তক্যান্ডেল টিন উচ্চ চাপ সহ্য করার জন্য ডিজাইন করা হয়।

চাপ বৃদ্ধিঃ একবার ভ্যাকুয়াম শুকানোর ধাপ শেষ হয়ে গেলে, মোমবাতি টিনের মধ্যে একটি নিষ্ক্রিয় গ্যাস (যেমন নাইট্রোজেন) প্রবর্তন করে চুলা ভিতরে চাপ ধীরে ধীরে বৃদ্ধি করা হয়।চাপ বাড়িয়ে, ট্রান্সফরমারের বিচ্ছিন্নতার মধ্যে আটকে থাকা যে কোন অবশিষ্ট আর্দ্রতা বেরিয়ে আসে।

তাপ প্রয়োগঃ ভ্যাকুয়াম এবং চাপ বৃদ্ধি উভয় পর্যায়ে, চুলায় তাপ প্রয়োগ করা হয়। তাপমাত্রা সাবধানে নিয়ন্ত্রিত হয় এবং শুকানোর প্রক্রিয়া সহজ করার জন্য ধীরে ধীরে বৃদ্ধি পায়।তাপমাত্রা পরিসীমা এবং সময়কাল শুকানোর ট্রান্সফরমারের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে.

আর্দ্রতা অপসারণঃ চাপ বৃদ্ধি এবং তাপমাত্রা বৃদ্ধি হিসাবে, ট্রান্সফরমার মধ্যে আর্দ্রতা বাষ্পীভূত হয় এবং অলস গ্যাস দ্বারা বহন করা হয়।ভিজা লোড গ্যাস তারপর চুলা থেকে বহিষ্কৃত হয়.

শীতল এবং বায়ুচলাচলঃ একবার পছন্দসই শুকানোর স্তর অর্জন করা হলে, চুলাটি শীতল হয় এবং চাপ ধীরে ধীরে হ্রাস পায়।এটি নিশ্চিত করে যে ট্রান্সফরমার এবং তার বিচ্ছিন্নতা তাপীয় চাপ সৃষ্টি ছাড়া পরিবেষ্টিত অবস্থার পুনরুদ্ধার.

একটি চাপ বৃদ্ধি শুকানোর উদ্ভিদ (ক্যান্ডেল টিন) সঙ্গে ভ্যাকুয়াম শুকানোর চুলা শক্তি ট্রান্সফরমার শুকানোর জন্য একটি কার্যকর পদ্ধতি। এটি আর্দ্রতা নির্মূল করতে সাহায্য করে, নিরোধক বৈশিষ্ট্য উন্নত,এবং ট্রান্সফরমারের সর্বোত্তম কর্মক্ষমতা এবং দীর্ঘায়ু নিশ্চিত করুনএটি প্রায়শই উত্পাদন প্রক্রিয়া চলাকালীন বা ট্রান্সফরমারগুলির রক্ষণাবেক্ষণের সময় ব্যবহৃত হয়।

1. সরঞ্জামের গঠন

2. যন্ত্রপাতির প্রযুক্তিগত সূচক এবং পরামিতিঃ
   1. ভ্যাকুয়াম ভর্তি পাত্রের আকার Φ2000×L2400
   2. ভ্যাকুয়াম সিস্টেমের প্রধান পাম্পিং পাম্পের পাম্পিং গতি 300L/S
   3. ভর্তি ট্যাংকের কাজের তাপমাত্রা 70 ~ 85 °C
   4. ভর্তি ট্যাঙ্কের চূড়ান্ত ভ্যাকুয়াম ডিগ্রি (শীতল অবস্থায়, লোড ছাড়াই) ≤50Pa
   5. ভর্তি ট্যাঙ্কের ফুটোর হার ≤50Pa.L/S
   6. ভর্তি ট্যাঙ্কের কাজ ভ্যাকুয়াম 50 ~ 100Pa হয়
   7. সরঞ্জামটি ম্যানুয়াল মিটারিং এবং উপাদানগুলির গতিশীল মিশ্রণ গ্রহণ করে।
   8. সরঞ্জামটি ভ্যাকুয়াম কাস্টিং প্রক্রিয়া গ্রহণ করে।
   9. মিশ্রণ ট্যাঙ্কটি বৈদ্যুতিক গরম, তাপ পরিবাহী তেলকে তাপ স্থানান্তর মাধ্যম এবং স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ হিসাবে গ্রহণ করে। ঢালাই ট্যাঙ্কটি সরাসরি বৈদ্যুতিক গরম করার উপাদান দ্বারা গরম করা হয়।সমস্ত গরম অংশ তাপ নিরোধক উপকরণ দিয়ে বিচ্ছিন্ন, এবং ভর্তি ট্যাঙ্কটি স্টেইনলেস স্টিলের প্লেট (এসইএস 430) দিয়ে বর্মযুক্ত; মিশ্রণ ট্যাঙ্কটি পাতলা স্টিলের প্লেট দিয়ে বর্মযুক্ত এবং পৃষ্ঠের উপর লেপযুক্ত।আইসোলেশন স্তরটির পৃষ্ঠ তাপমাত্রা 20°C রুম তাপমাত্রার চেয়ে বেশি নয়.
3. সরঞ্জাম শক্তি, জল, বায়ু উৎস এবং মৌলিক অবস্থা

প্রয়োজনীয়তা, (ব্যবহারকারীর সাথে সজ্জিতঃ পাওয়ার সাপ্লাই, এয়ার কমপ্রেসার):

1. নামমাত্র শক্তিঃ ৮০ কিলোওয়াট, ৩৮০ ভোল্ট, ৫০ হার্জ, থ্রি-ফেজ পাঁচ-ডায়ার বিশেষ বিতরণ ক্যাবিনেট, বিদ্যুত নিয়ন্ত্রণ ক্যাবিনেটের সাথে সংযোগযুক্ত শক্তি।
2. জল উৎসঃ চাপ ≥0.2Mpa, সর্বোচ্চ খরচ 3m3/h, পানির তাপমাত্রা ≤25°C।
3. সংকুচিত বায়ুঃ 0.4 ~ 0.6Mpa, সর্বোচ্চ খরচ 0.3m3/min
4. আমাদের ডিজাইন অঙ্কন অনুযায়ী ভিতরে ঢোকানো ট্যাঙ্কের ভিত্তি, ইস্পাত ফ্রেম এবং বাইরের ট্র্যাক তৈরি করুন।

4. প্রতিটি সিস্টেমের প্রযুক্তিগত অবস্থা:
   1. 400 লিটার ভ্যাকুয়াম মিশ্রণ ডিগ্যাসিং ট্যাংক একটি সেট

ট্যাঙ্কের প্রযুক্তিগত বিবরণী এবং প্রয়োগ

কার্যকর ভলিউম ৪০০ লিটার

তাপ পরিবাহী তেল 10KW

চূড়ান্ত ভ্যাকুয়ামঃ 50Pa (কোন লোড, ঠান্ডা অবস্থা)

কোন লোড ফুটো হারঃ 50Pa.L/S

অপারেটিং তাপমাত্রাঃ 60 ~ 80°C

ট্যাংক পৃষ্ঠ তাপমাত্রা পরিবেষ্টিত তাপমাত্রা +20°C

ফ্রিকোয়েন্সি কন্ট্রোল ডিভাইস দিয়ে সজ্জিত, উপাদানটির সান্দ্রতা অনুযায়ী stirring উত্তোলন গতি সামঞ্জস্য করতে পারেন;

পাথর উলের নিরোধক, স্টেইনলেস স্টীল প্লেট (SUS430, 1.5mm পুরু) বর্মযুক্ত, পৃষ্ঠ আবরণ

এই ট্যাংকটি ইপোক্সি রজন এবং হার্নিং এজেন্ট মিশ্রণ মিশ্রণ এবং ভ্যাকুয়াম ডিগ্যাসিংয়ের জন্য ব্যবহৃত হয়।

মিশ্রণ ট্যাংকটি ভ্যাকুয়াম ভ্যাকুয়াম ট্যাঙ্কের ভর্তি মাস্টার সাইডে ইনস্টল করা হয় যাতে উৎপাদন বৃদ্ধি পায়।

ট্যাংকের শরীরের আনুষাঙ্গিকঃ

প্রোডাক্টের পরিচয়ঃ

একটি চাপ বৃদ্ধি শুকানোর (পিআইডি) উদ্ভিদ, যা চাপ বৃদ্ধি সিস্টেম বা চাপ জাহাজ হিসাবেও পরিচিত, এটি উপাদান বা সরঞ্জাম থেকে আর্দ্রতা অপসারণের জন্য ভ্যাকুয়াম শুকানোর প্রক্রিয়াতে ব্যবহৃত একটি উপাদান।এটি সাধারণত বিদ্যুৎ উৎপাদনের মতো শিল্পে ব্যবহৃত হয়, ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং এবং ম্যানুফ্যাকচারিং।

পিআইডি প্ল্যান্ট সাধারণত একটি চাপের পাত্রে বা উচ্চ চাপ সহ্য করার জন্য ডিজাইন করা পাত্রে গঠিত। এই পাত্রে একটি বন্ধ সিস্টেম তৈরি করে ভ্যাকুয়াম চেম্বার বা শুকানোর চুলা সংযুক্ত করা হয়।পিআইডি প্ল্যান্টের উদ্দেশ্য হল ভ্যাকুয়াম শুকানোর ধাপের পরে চেম্বারের ভিতরে চাপ বৃদ্ধি করা.

ভ্যাকুয়াম শুকানোর প্রক্রিয়া চলাকালীন, শুকানো উপাদান বা সরঞ্জাম থেকে আর্দ্রতা অপসারণের জন্য চেম্বারের অভ্যন্তরে চাপ হ্রাস করা হয়। তবে,কিছু আর্দ্রতা এখনও উপাদান ভিতরে বা কঠিন পৌঁছানোর এলাকায় আটকে থাকতে পারেপিআইডি প্ল্যান্ট চাপ বাড়িয়ে এটি মোকাবেলা করতে সাহায্য করে, যা উপাদান থেকে অবশিষ্ট আর্দ্রতা বহিষ্কার করতে সহায়তা করে।

চাপ বাড়ানোর জন্য, একটি নিষ্ক্রিয় গ্যাস, যেমন নাইট্রোজেন বা শুকনো বাতাস, চাপের পাত্রে প্রবেশ করা হয়। গ্যাসটি ধীরে ধীরে পাত্রে পাম্প করা হয়, যা চেম্বারের ভিতরে চাপ বাড়ায়।এই চাপ বাড়িয়ে দেওয়ায় অবশিষ্ট আর্দ্রতা বেরিয়ে আসে, একটি পুঙ্খানুপুঙ্খ শুকানোর প্রক্রিয়া নিশ্চিত করে।

পিআইডি উদ্ভিদ সাধারণত চাপের মাত্রা নিয়ন্ত্রণ এবং সিস্টেম অতিরিক্ত চাপ প্রতিরোধ করার জন্য নিরাপত্তা প্রক্রিয়া দিয়ে সজ্জিত করা হয়। চাপ গ্যাজেট, ত্রাণ ভালভ,এবং চাপ নিয়ন্ত্রকগুলি সাধারণত পাত্রে অভ্যন্তরীণ চাপ পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়.

সামগ্রিকভাবে, চাপ বৃদ্ধি শুকানোর উদ্ভিদটি ভ্যাকুয়াম শুকানোর প্রক্রিয়াটির একটি অপরিহার্য অংশ, কার্যকর আর্দ্রতা অপসারণ নিশ্চিত করে এবং উপকরণ বা সরঞ্জামগুলিতে পছন্দসই শুষ্কতা অর্জন করে।

ফাংশনঃ

একটি চাপ বৃদ্ধি শুকানোর উদ্ভিদ (পিআইডি) এর প্রধান ফাংশন একটি ভ্যাকুয়াম চেম্বার বা শুকানোর চুলা ভিতরে চাপ বৃদ্ধি দ্বারা শুকানোর প্রক্রিয়া উন্নত করা হয়। এই ফাংশন বিভিন্ন উদ্দেশ্যে পরিবেশন করে:

1. আর্দ্রতা অপসারণঃ পিআইডি প্ল্যান্ট শুকানোর উপাদান বা সরঞ্জামগুলির মধ্যে আটকে থাকা যে কোনও অবশিষ্ট আর্দ্রতা অপসারণে সহায়তা করে। ভ্যাকুয়াম শুকানোর পর্যায়ে পরে,শক্তভাবে পৌঁছানো যায় এমন জায়গায় বা উপাদানটির কাঠামোর মধ্যে এখনও আর্দ্রতা থাকতে পারেচাপ বাড়িয়ে, পিআইডি প্ল্যান্ট এই আর্দ্রতা বের করতে সহায়তা করে, যা আরও পুঙ্খানুপুঙ্খ শুকানোর প্রক্রিয়াকে নেতৃত্ব দেয়।

2. ত্বরান্বিত শুকনোঃ চেম্বারের ভিতরে চাপ বাড়ানো শুকানোর হারকে ত্বরান্বিত করে। যখন চাপ বাড়ানো হয়, তখন পানির ফুটন্ত পয়েন্ট হ্রাস পায়,নিম্ন তাপমাত্রায় আর্দ্রতা আরও সহজে বাষ্পীভূত হতে দেয়এটি শুধুমাত্র ভ্যাকুয়াম শুকানোর উপর নির্ভর করার তুলনায় শুকানোর সময়কে উল্লেখযোগ্যভাবে হ্রাস করতে পারে।

3. কার্যকর আর্দ্রতা স্থানান্তরঃ পিআইডি উদ্ভিদ দ্বারা তৈরি চাপ বৃদ্ধি শুকনো উপাদান মধ্যে আর্দ্রতা স্থানান্তর উন্নীত।উপাদানটির অভ্যন্তর এবং বাইরের মধ্যে চাপের পার্থক্য আর্দ্রতাকে উচ্চতর ঘনত্বের অঞ্চল থেকে কম ঘনত্বের অঞ্চলে স্থানান্তরিত করতে উত্সাহ দেয়, এর অপসারণে সহায়তা করে।

4. ধ্রুবক শুকানোঃ পিআইডি প্ল্যান্ট পুরো উপাদান বা সরঞ্জাম জুড়ে একটি অভিন্ন এবং ধ্রুবক শুকানোর প্রক্রিয়া অর্জনে সহায়তা করে। চাপ বাড়িয়ে, আর্দ্রতা সমস্ত এলাকা থেকে বহিষ্কার করা হয়,যার মধ্যে রয়েছে পৌঁছানো কঠিন জায়গা, একটি আরো পুঙ্খানুপুঙ্খ এবং এমনকি শুকানোর ফলাফল নিশ্চিত।

5. উন্নত গুণমান এবং কর্মক্ষমতাঃ কার্যকরভাবে আর্দ্রতা অপসারণ করে, পিআইডি উদ্ভিদ শুকানোর উপাদান বা সরঞ্জামগুলির গুণমান এবং কর্মক্ষমতা উন্নত করতে সহায়তা করে।আর্দ্রতা আইসোলেশনের অবনতির কারণ হতে পারে, ক্ষয়, এবং ট্রান্সফরমার বা বৈদ্যুতিক উপাদানগুলির মতো আইটেমগুলির বৈদ্যুতিক পারফরম্যান্স হ্রাস। পিআইডি প্ল্যান্ট নিশ্চিত করে যে আর্দ্রতা কার্যকরভাবে নির্মূল করা হয়,এই সম্ভাব্য সমস্যাগুলি প্রশমিত করা.

সামগ্রিকভাবে, একটি চাপ বৃদ্ধি শুকানোর উদ্ভিদটির কাজ হ'ল চাপ বাড়িয়ে, আর্দ্রতা অপসারণের প্রচার করে, শুকানোর সময়কে ত্বরান্বিত করে, ভ্যাকুয়াম শুকানোর প্রক্রিয়াটি পরিপূরক করা।এবং একটি আরো পুঙ্খানুপুঙ্খ এবং ধ্রুবক শুকানোর ফলাফল নিশ্চিত.

চাপ বৃদ্ধি শুকানোর (পিআইডি) উদ্ভিদের সুবিধাঃ

বর্ধিত আর্দ্রতা অপসারণঃ জটিল কাঠামো বা পোরাস পৃষ্ঠযুক্ত উপকরণ থেকে আর্দ্রতা অপসারণে পিআইডি উদ্ভিদ বিশেষভাবে কার্যকর।এই চাপ বাড়িয়ে তোলা উপাদানটির ভিতরে গভীরভাবে আটকে থাকা আর্দ্রতা দূর করতে এবং তা বের করতে সাহায্য করে, একটি সম্পূর্ণ শুকানোর প্রক্রিয়া নিশ্চিত করে।

বহুমুখিতাঃ পিআইডি উদ্ভিদটি বিভিন্ন ধরণের উপকরণ এবং সরঞ্জামগুলির জন্য ব্যবহার করা যেতে পারে যা শুকানোর প্রয়োজন। এটি সাধারণত শুকানোর পাওয়ার ট্রান্সফরমার,বৈদ্যুতিক উপাদান, আইসোলেশন উপকরণ, সিরামিক, পাউডার এবং অন্যান্য আর্দ্রতা সংবেদনশীল পণ্য।

উপাদান অখণ্ডতা সংরক্ষণঃ PID উদ্ভিদ একটি মৃদু এবং নিয়ন্ত্রিত শুকানোর পদ্ধতি প্রদান করে। ধীরে ধীরে চাপ বৃদ্ধি করে,এটি শুষ্ক উপাদান বা সরঞ্জামের উপর তাপীয় বা যান্ত্রিক চাপের ঝুঁকিকে কমিয়ে দেয়এটি প্রক্রিয়াজাত আইটেমের কাঠামোগত অখণ্ডতা এবং গুণমান বজায় রাখতে সহায়তা করে।

কম শুকানোর সময়ঃ ভ্যাকুয়াম শুকানোর সংমিশ্রণ এবং চাপ বৃদ্ধি ঐতিহ্যগত শুকানোর পদ্ধতির তুলনায় সামগ্রিক শুকানোর সময় উল্লেখযোগ্যভাবে কমিয়ে দেয়।চাপ বৃদ্ধি কম তাপমাত্রায় আর্দ্রতা অপসারণ সহজতর, যার ফলে শুকানোর চক্র কম হয় এবং উৎপাদনশীলতা বৃদ্ধি পায়।

পণ্যের পারফরম্যান্স উন্নতঃ পিআইডি প্ল্যান্টের মাধ্যমে কার্যকর আর্দ্রতা অপসারণ শুকনো উপকরণ বা সরঞ্জামগুলির পারফরম্যান্স এবং নির্ভরযোগ্যতার উন্নতিতে অবদান রাখে।ইলেকট্রিক্যাল ইঞ্জিনিয়ারিংয়ের মতো শিল্পে, বিদ্যুৎ উৎপাদন এবং উত্পাদন, চূড়ান্ত পণ্যের পছন্দসই কার্যকারিতা এবং স্থায়িত্ব নিশ্চিত করার জন্য সর্বোত্তম শুষ্কতা অর্জন অত্যন্ত গুরুত্বপূর্ণ।

গুণমান নিয়ন্ত্রণঃ পিআইডি প্ল্যান্ট শুকানোর প্রক্রিয়াটির সুনির্দিষ্ট নিয়ন্ত্রণ এবং পর্যবেক্ষণের অনুমতি দেয়।এবং অন্যান্য নিরাপত্তা ব্যবস্থা নিশ্চিত করে যে চাপের মাত্রা পছন্দসই পরিসরের মধ্যে থাকে, অতিরিক্ত চাপ প্রতিরোধ এবং নিরাপদ অপারেশন নিশ্চিত।

খরচ সাশ্রয়ঃ পিআইডি প্ল্যান্টের ক্ষমতা শুকানোর প্রক্রিয়া ত্বরান্বিত করতে এবং শুকানোর দক্ষতা উন্নত করতে পারে যা শক্তি খরচ এবং শ্রমের ক্ষেত্রে খরচ সাশ্রয় করতে পারে।শুকানোর সময় হ্রাস পাওয়ার ফলে শক্তির প্রয়োজন কম হয়, যখন উন্নত শুকানোর গুণমান পুনর্বিবেচনার বা পণ্য প্রত্যাখ্যানের প্রয়োজন হ্রাস করে।

মানদণ্ডের সাথে সম্মতিঃ অনেক শিল্পের তাদের পণ্যগুলিতে আর্দ্রতা সামগ্রীর জন্য নির্দিষ্ট মান এবং প্রয়োজনীয়তা রয়েছে।পিআইডি প্ল্যান্টটি নির্মাতারা এই মানগুলি পূরণ করতে সক্ষম করে, নিখুঁত আর্দ্রতা অপসারণ নিশ্চিত করে এবং পছন্দসই শুষ্কতা স্তর অর্জন করে.

সামগ্রিকভাবে, একটি পিআইডি প্ল্যান্টের কাজ হ'ল শুকানোর প্রক্রিয়া উন্নত করা, দক্ষতা বৃদ্ধি করা এবং শুকনো উপকরণ বা সরঞ্জামগুলির গুণমান এবং কার্যকারিতা নিশ্চিত করা।ভ্যাকুয়াম শুকানোর সাথে চাপ বৃদ্ধি একত্রিত করে, এটি বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে আর্দ্রতা অপসারণের জন্য একটি কার্যকর এবং বহুমুখী সমাধান সরবরাহ করে।
