অ্যামোফাস অ্যালোয় স্বয়ংক্রিয় ট্রান্সফরমার উইন্ডিং মেশিনের শরীরের সমাবেশ স্ট্যান্ড

MOQ:	1 পিসি
মূল্য:	consult
standard packaging:	রপ্তানি মানক প্যাকেজিং
Delivery period:	৫ দিন
payment method:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
Supply Capacity:	100PCS/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

সাক্ষ্যদান

SGS，CE,UL

মডেল নম্বার

অপারেশন উচ্চতা:

H = 1000 মিমি

দৈর্ঘ্য:

L = 850 - 1650 মিমি

প্রস্থ:

B = ২০০-৯০০ মিমি

উচ্চতা:

H = 200 - 900 মিমি

তেল নিমজ্জিত ট্রান্সফরমারের জন্য লিফ্ট প্ল্যাটফর্মের অ্যাপবিয়ারিং লোড (রেট) প্রযোজ্য ক্ষমতা পরিসীমা:

ওয়াট = 3000 কেজি

তেল নিমজ্জিত ট্রান্সফরমারের জন্য প্রযোজ্য ক্ষমতা পরিসীমা:

30kVA-1600 kVA

ন্যূনতম চাহিদার পরিমাণ:

1 পিসি

মূল্য:

consult

প্যাকেজিং বিবরণ:

রপ্তানি মানক প্যাকেজিং

ডেলিভারি সময়:

৫ দিন

পরিশোধের শর্ত:

এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

যোগানের ক্ষমতা:

100PCS/মাস

বিশেষভাবে তুলে ধরা:

স্বয়ংক্রিয় ট্রান্সফরমার ওয়ালিং মেশিন

ঘূর্ণন মেশিনের সমাবেশ

স্যাম্বলিং উইন্ডার মেশিন

পণ্যের বর্ণনা

JCqz-3000 অ্যামোফাস অ্যালোয় ট্রান্সফরমার বডি সমাবেশ স্ট্যান্ডটেকনিক্যাল ইনস্ট্রাকশন

পণ্যের বর্ণনা

সংক্ষিপ্ত বিবরণ

ফাংশন
এই মেশিনটি অ্যামোফাস অ্যালোয় ট্রান্সফরমারের দেহের সমাবেশের জন্য বিশেষ উদ্দেশ্যযুক্ত ইউনিট, এটি তেল নিমজ্জিত এবং শুকনো ধরণের ট্রান্সফরমারের বিভিন্ন স্পেসিফিকেশনের জন্য ব্যবহৃত হয়। এটি traditionalতিহ্যবাহী প্রক্রিয়াটি পরিবর্তন করেছে,রোলসগুলি সম্মিলন স্ট্যান্ডের লিফট প্ল্যাটফর্মে প্রাক-স্থাপন করা হয়, ঘূর্ণায়মান অক্ষ অনুভূমিক, প্রতিটি একক ফ্রেম কোর ঘূর্ণায়মান অভ্যন্তরীণ গর্ত মাধ্যমে ক্রস. এবং কোর ভাঁজ, ব্যান্ডেজিং, শরীর নিরোধক সমাবেশ সম্পন্ন করতে পারেন,ক্ল্যাম্প বন্ধন এবং অন্যান্য প্রক্রিয়া. সমাবেশ প্রক্রিয়ার বিভিন্ন ধাপে প্রয়োজনীয়তা পূরণের জন্য সমাবেশ স্ট্যান্ডের উচ্চতা সহজেই সামঞ্জস্য করা যায়।
প্রধান গতি প্রক্রিয়াটি জলবাহী সিস্টেম ব্যবহার করে, স্থিতিশীল উত্তোলন, সহজ সমন্বয়, অতিরিক্ত শক্তি ইত্যাদির বৈশিষ্ট্য সহ।

প্রধান বৈশিষ্ট্যাবলী
2.1 অপারেশন উচ্চতা H = 1000 মিমি
2.২ প্রযোজ্য শরীরের (আকৃতি) প্যারামিটার পরিসীমা:
দৈর্ঘ্য:L = 850 - 1650 মিমি
প্রস্থ:B = ২০০-৯০০ মিমি
উচ্চতা:H = ২০০-৯০০ মিমি
তেল নিমজ্জিত ট্রান্সফরমারের জন্য প্রযোজ্য ক্ষমতা পরিসীমাঃ:৩০ কেভিএ―১৬০০ কেভিএ
2.3 লিফট প্ল্যাটফর্মের ভার বহন(রেট করা):W = ৩০০০ কেজি
2.4 উত্তোলন চাল:S = 500 মিমি
2.5 উত্তোলনের গতি:
V = ৪০ মিমি/সেকেন্ড(সামঞ্জস্যযোগ্য)
2.6 হাইড্রোলিক ওয়ার্কিং চাপ(রেট করা):পি = ১৪ এমপিএ
2.7 অপারেটিং ভোল্টেজ:এসি 380 ভোল্ট তিন ফেজ 5 তারের
2.8 মেশিনের শক্তি:1.৫ কিলোওয়াট
2.9 মেশিনের ওজন:ডব্লিউ=১৫০০ কেজি
2.১০ রঙ:সবুজ হ্যামার পেইন্ট

অপারেশন নির্দেশ
3.১ পাওয়ার-অন, পাওয়ার সুইচ চালু করুন, তারপর ইউনিট কাজ অবস্থায় আছে।
3.২ ওয়ার্কপিসের স্পেসিফিকেশন অনুসারেঃ
* বাম এবং ডান হাতের চাকাগুলি সামঞ্জস্য করুন সম্মুখের সমাবেশ স্ট্যান্ডে, ওয়ার্ক টেবিলের প্রস্থ পূর্বনির্ধারিত, পূর্বনির্ধারিত প্রস্থটি উত্তোলনের অক্ষের উচ্চতা এবং উত্তোলনের সহজ ঝুলন্ত জন্য অতিরিক্ত 5 মিমি।
* মেশিন টেবিলে বাম এবং ডান চাপ ধরে রাখার ক্রেটগুলি সামঞ্জস্য করুন, দুটি চাপ প্লেটের মধ্যে দূরত্বটি শরীরের সর্বাধিক দৈর্ঘ্যের চেয়ে বেশি হতে দিন।
* লিফটটি চালান, লিফটের তিনটি "ভি" ক্রেটগুলি কাজের প্ল্যাটফর্মের তুলনায় সামান্য উচ্চতর করুন এবং শরীরের আকার অনুযায়ী তিনটি ক্রেটগুলির মধ্যে দূরত্ব সামঞ্জস্য করুন।তারপর সেগুলি লক করুন.
* A, B, C তিন-পর্বের কয়েলগুলিকে পরপরের ভিত্তিতে ক্রেটে ঝুলিয়ে রাখুন, দীর্ঘ অক্ষের কয়েলগুলি কাজের সমতলটির সাথে উল্লম্ব। ক্রেটে হ্যান্ডহোলটি সামঞ্জস্য করুন,নল এবং নিরাপত্তা মাধ্যমে ঘূর্ণায়মান উল্লম্ব ক্রসিং নিশ্চিত করার জন্য রোলস পাশের বিরুদ্ধে প্লেট নরমভাবে চাপুন.

* লিফট প্ল্যাটফর্ম ধীরে ধীরে কমিয়ে, রাইন্ডিং এর সংক্ষিপ্ত অক্ষের অভ্যন্তরীণ সমতলটি কাজের সমতল থেকে প্রায় 5 মিমি কম। এবং তারপর শরীরের শেষ নিরোধক স্থাপন করুন।
* সহায়ক মোবাইল ট্রলিতে কোরটি ঝুলিয়ে রাখুন। কোরটি ম্যানুয়াল হাইড্রোলিক জ্যাকের সাহায্যে ঘূর্ণন অবস্থানে সামঞ্জস্য করা যেতে পারে।
* প্রথম স্তর প্রধান এবং সাব-ফ্রেম কোরটি পাল্টা পাল্টা রাইন্ডিংয়ে ঢোকানোর পরে, সমাবেশ স্ট্যান্ডের অন্য দিকে কোরগুলি ভাঁজ করুন, ইপোক্সি পেইন্টিং করুন এবং বাঁধুন।প্রথম স্তর কোর এর উপরের সমতল স্থির কাজের সমতল সমান্তরাল রাখতে লিফটটি নিচে পরিচালনা করুন ।, তারপর দ্বিতীয় স্তর কোর সন্নিবেশ এবং একত্রিত শুরু. প্রক্রিয়া, কোর স্থানচ্যুতি বিকৃতি এবং প্রেস কারণে ক্ষতি এড়ানোর জন্য,অস্থায়ী সমর্থন সরঞ্জামটি কোরটির আসন্ন অংশকে সমর্থন করতে ব্যবহার করা হবে.
* বডি আইসোলেশন ইনস্টল করার পরে, উপরের এবং নীচের ক্ল্যাম্প, বাম এবং ডান পাশের প্লেটগুলি একত্রিত করুন, তারপরে প্রক্রিয়া প্রয়োজনীয়তা অনুসারে বন্ধ করুন।শরীরের প্রক্রিয়া সম্পন্ন এবং ক্রেন দ্বারা দূরে উত্তোলন.
* বৈদ্যুতিক সুরক্ষা ডিভাইসগুলি ত্রুটি প্রতিরোধ এবং নিরাপত্তা নিশ্চিত করার জন্য সীমানা অংশগুলিতে সজ্জিত করা হয়।

প্রধান কাঠামো:
লিফট হাইড্রোলিক সিস্টেম গ্রহণ করে, এতে রয়েছেঃ তেল পাম্প, মোটর, বিভিন্ন ধরণের ভালভ ইত্যাদি, উচ্চ-মানের অংশগুলি উচ্চ নির্ভরযোগ্য, কম শব্দ এবং নন-লিকেজ সিস্টেম নিশ্চিত করতে ব্যবহৃত হয়।নামমাত্র কাজের চাপ 14 এমপিএ. উচ্চ চাপের পায়ের পাতার মোজাবিশেষ সংযোগ ব্যবহার করুন, নিরাপদ এবং সহজ অপারেশন।
* বিভিন্ন ভারবহন যন্ত্রপাতি এবং স্লাইডিং টেবিলের জন্য চলাচলের স্থান পূরণের জন্য বড় আকারের উত্তোলন প্ল্যাটফর্ম (1400 × 670 মিমি) ডিজাইন করুন।সমর্থন অপারেশন সহজতর করার জন্য যথেষ্ট মার্জিন ছেড়ে.
* স্লাইডিং লেয়ারিং টেবিলের জন্য চলন পদ্ধতিটি পলি ড্রাইভিং ব্যবহার করে, শক্তিশালী লোড বহন ক্ষমতা, পোর্টেবল অপারেশন, সঠিক অবস্থান।লেয়ারিং টেবিল 100 মিমি পরিসীমা পর্যন্ত উত্থাপিত এবং নামানো যেতে পারে, যা ব্যবহারের প্রয়োজনীয়তা পূরণ করতে পারে। ভারী লোডের সময় সামঞ্জস্যের ম্যানিপুলেশন শক্তি হ্রাস করার জন্য সূক্ষ্ম-নিয়ন্ত্রণ প্রক্রিয়াটি একটি সমতল বেয়ার দিয়ে সজ্জিত।
* সামনের স্থির প্ল্যাটফর্ম স্ক্রু-বার ড্রাইভ প্রক্রিয়া দিয়ে সজ্জিত, স্থির প্ল্যাটফর্ম সোজা বা পিছনে ঘোরানো হাত চাকার দ্বারা সরানো।হ্যান্ডেল টেনে প্ল্যাটফর্ম লক.
* প্রেস-যোগাযোগ প্রক্রিয়াটি সমাবেশ স্ট্যান্ডের বাম এবং ডান দিকে ইনস্টল করা হয়েছে যাতে একই সাথে সুরক্ষা নিশ্চিত করে রোলিং এবং লোহার কোর ধরে রাখা যায়।প্রতিটি প্রেস প্রক্রিয়া কার্যকর স্ট্রোক 500 মিমি.
* প্রধান ইলেকট্রনিক উপাদান উচ্চ নির্ভরযোগ্যতা নিশ্চিত করতে Schneider পণ্য ব্যবহার করা হয়।

সরবরাহের অবস্থা
একক মেশিন এক সেট (ক্যাবিনেট সহ) সমন্বয় স্ট্যান্ড;
স্বতন্ত্র হাইড্রোলিক লিফটিং ট্রলি এক সেট;
নথিপত্র এবং অন্যান্য খুচরা যন্ত্রাংশের তালিকা।
কনফিগারেশন লিস্ট, অপারেশন ম্যানুয়াল, হাইড্রোলিক প্রধান অঙ্কন, বৈদ্যুতিক চিত্র সহ।

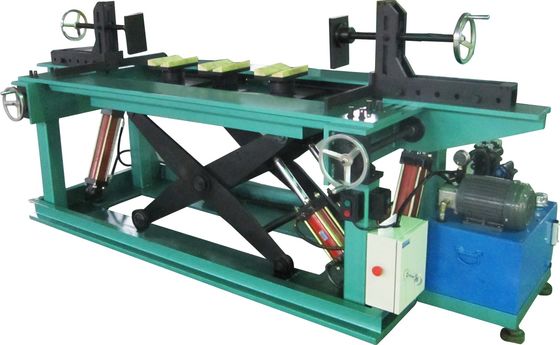

অ্যামোফাস অ্যালোয় স্বয়ংক্রিয় ট্রান্সফরমার উইন্ডিং মেশিনের শরীরের সমাবেশ স্ট্যান্ড 1

অ্যামোফাস অ্যালোয় স্বয়ংক্রিয় ট্রান্সফরমার উইন্ডিং মেশিনের শরীরের সমাবেশ স্ট্যান্ড 1
