তিন মাত্রিক রোলড আয়রন কোর জন্য ম্যানুয়াল ট্রান্সফরমার কয়েল মোড়ানো মেশিন

তিন মাত্রিক রোলড আয়রন কোর জন্য ম্যানুয়াল ট্রান্সফরমার কয়েল মোড়ানো মেশিন

MOQ: 1 পিসি
মূল্য: consult
standard packaging: রপ্তানি মানক প্যাকেজিং
Delivery period: ৫ দিন
payment method: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
Supply Capacity: 100PCS/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
JC
সাক্ষ্যদান
SGS,CE,UL
মডেল নম্বার
JCHZ
লিফ্ট স্ট্রোক:
S = 500 মিমি
উত্তোলনের গতি::
V = 40 মিমি/সেকেন্ড (নিয়ন্ত্রনযোগ্য)
হাইড্রোলিক কাজের চাপ (রেট):
পি = 14 এমপিএ
অপারেশন ভোল্টেজ:
AC 380V তিন ফেজ 5 তার
যন্ত্র শক্তি:
1.5KW
মেশিনের ওজন:
ওয়াট 1500 কেজি
ন্যূনতম চাহিদার পরিমাণ:
1 পিসি
মূল্য:
consult
প্যাকেজিং বিবরণ:
রপ্তানি মানক প্যাকেজিং
ডেলিভারি সময়:
৫ দিন
পরিশোধের শর্ত:
এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা:
100PCS/মাস
বিশেষভাবে তুলে ধরা:

ম্যানুয়াল ট্রান্সফরমার কয়েল ওয়ালিং মেশিন

,

ম্যানুয়াল ট্রান্সফরমার ওয়াইল্ডিং মেশিন

,

ট্রান্সফরমার ওয়ালিং মেশিন ম্যানুয়াল

পণ্যের বর্ণনা

শুকনো টাইপ ট্রান্সফরমার ব্যবহৃত অ্যামোরিফাস অ্যালোয়ের জন্য বডি সমাবেশ অ্যামোরিফাস ত্রিমাত্রিক রোলড আয়রন কোর

প্রধান প্রযুক্তিগত বৈশিষ্ট্য

অ-ক্রিস্টালিন খাদ লোহার কোর ট্রান্সফরমারের জন্য অ্যামোর্ফ বডি অ্যাসেম্বলি (অ-গোল্ড হিসাবে উল্লেখ করা হয়) সক্রিয় অংশ অ্যাসেম্বলি এবং বিশেষ সরঞ্জাম,বিভিন্ন ধরনের ফয়েল-ডুবে থাকা এবং শুকনো টাইপ অ্যামোর্ফাস সমাবেশ পূরণ করতে পারেএটি বিতরণ ট্রান্সফরমার উত্পাদন জন্য প্রযুক্তির ঐতিহ্যগত স্যুট পরিবর্তন করেছে এবং সমাবেশের মধ্যে আগে থেকে স্থাপন উত্তোলন প্ল্যাটফর্ম ঘূর্ণন, ঘূর্ণন অক্ষ অনুভূমিক,প্রতিটি একক বক্স কোর মোড়ানো গর্ত মধ্যে পরা. এবং কোর সমাবেশ পর্যায়ে সম্পূর্ণ বন্ধ, ঘা বন্ধ, শরীরের বিচ্ছিন্ন সমাবেশ, ক্ল্যাম্প fastening প্রক্রিয়া.সমাবেশ উচ্চতা সহজেই বিভিন্ন কাজের ধাপ সমাবেশ প্রয়োজনীয়তা পূরণ করতে অবস্থান সামঞ্জস্য করতে পারেনএই সরঞ্জামটি হাইড্রোলিক সিস্টেম ব্যবহার করে চলাচল করে, মসৃণ চলাচল, সহজেই সামঞ্জস্য করা যায়, প্রচুর শক্তির সুবিধা।

হাইড্রোলিক সিস্টেম উত্তোলন প্রক্রিয়া সমাবেশ অন্তর্ভুক্তঃ পাম্প, মোটর, ভালভ, একত্রিত modulesensure উচ্চ নির্ভরযোগ্যতা, কম গোলমাল.বিভিন্ন সমর্থন সংস্থা পূরণ করার জন্য একটি বড় উত্তোলন প্ল্যাটফর্ম সেট, স্লাইডিং ডিভাইসস্পেসের জন্য প্রয়োজনীয়। একই সময়ে, পর্যাপ্ত রিডান্ডাসিটি দেয় এবং সমর্থন অপারেশনগুলি সহজ করে তোলে। বাম এবং ডান টেবিল স্লাইড করুন পলি ড্রাইভ, লোড বহন ক্ষমতা,সহজ অপারেশন, সঠিক পজিশনিং. উপাদান উত্তোলন টিউনিং জন্য ব্যবহার করা যেতে পারে, 50mm এর সমন্বয় পরিসীমা, প্রয়োজনীয়তা সন্তুষ্ট করতে পারেন। সমতল ভারবহন সূক্ষ্ম টিউনিং সেটিংস হয়,অতিরিক্ত লোড হ্রাস অপারেশন তীব্রতা সামঞ্জস্য. ড্রাইভ প্রক্রিয়া অধীনে সামনে সেট স্ক্রু স্থির প্ল্যাটফর্ম, স্থির প্ল্যাটফর্ম, পিছনে ক্র্যাঙ্ক হ্যান্ডেল অপারেশন মাধ্যমে. প্ল্যাটফর্ম কাজ অবস্থান মধ্যে, প্ল্যাটফর্ম লক করতে হ্যান্ডেল ঘুরিয়ে.বাম এবং ডানদিকে সমাবেশগুলি মৃতদেহগুলি সনাক্ত করতে সহায়তা করার জন্য সেট করা আছে, রোলিংয়ের পাশের দৈর্ঘ্যের শরীরের বিরুদ্ধে চাপ দেওয়া হয়, লোহার কোর, নিরাপত্তা ফাংশন সহ। স্ক্রু ড্রাইভিং কাঠামো ব্যবহার করে, কার্যকর স্ট্রোকের সংগঠনটিতে একক চাপ - 500 মিমি।বৈদ্যুতিক যন্ত্রাংশ ব্র্যান্ড এবং উচ্চ নির্ভরযোগ্যতা হয়.























পণ্যের বর্ণনা

সংক্ষিপ্ত বিবরণ

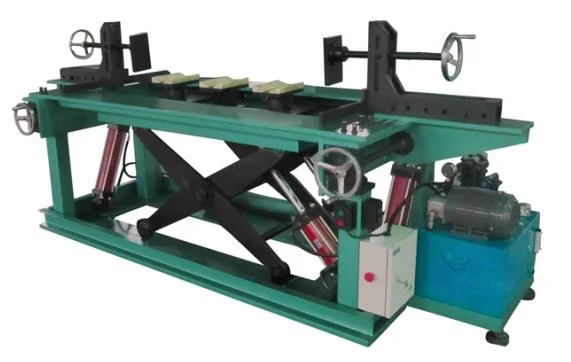

তিন মাত্রিক রোলড আয়রন কোর জন্য ম্যানুয়াল ট্রান্সফরমার কয়েল মোড়ানো মেশিন 0

ফাংশন
এই মেশিনটি অ্যামোফাস অ্যালোয় ট্রান্সফরমারের দেহের সমাবেশের জন্য বিশেষ উদ্দেশ্যযুক্ত ইউনিট, এটি তেল নিমজ্জিত এবং শুকনো ধরণের ট্রান্সফরমারের বিভিন্ন স্পেসিফিকেশনের জন্য ব্যবহৃত হয়। এটি traditionalতিহ্যবাহী প্রক্রিয়াটি পরিবর্তন করেছে,রোলসগুলি সম্মিলন স্ট্যান্ডের লিফট প্ল্যাটফর্মে প্রাক-স্থাপন করা হয়, ঘূর্ণায়মান অক্ষ অনুভূমিক, প্রতিটি একক ফ্রেম কোর ঘূর্ণায়মান অভ্যন্তরীণ গর্ত মাধ্যমে ক্রস. এবং কোর ভাঁজ, ব্যান্ডেজিং, শরীর নিরোধক সমাবেশ সম্পন্ন করতে পারেন,ক্ল্যাম্প বন্ধন এবং অন্যান্য প্রক্রিয়া. সমাবেশ প্রক্রিয়ার বিভিন্ন ধাপে প্রয়োজনীয়তা পূরণের জন্য সমাবেশ স্ট্যান্ডের উচ্চতা সহজেই সামঞ্জস্য করা যায়।
প্রধান গতি প্রক্রিয়াটি জলবাহী সিস্টেম ব্যবহার করে, স্থিতিশীল উত্তোলন, সহজ সমন্বয়, অতিরিক্ত শক্তি ইত্যাদির বৈশিষ্ট্য সহ।

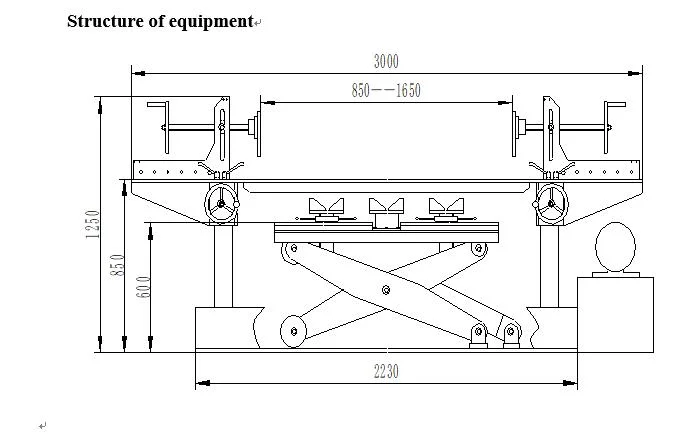

তিন মাত্রিক রোলড আয়রন কোর জন্য ম্যানুয়াল ট্রান্সফরমার কয়েল মোড়ানো মেশিন 1তিন মাত্রিক রোলড আয়রন কোর জন্য ম্যানুয়াল ট্রান্সফরমার কয়েল মোড়ানো মেশিন 2
প্রধান বৈশিষ্ট্যাবলী
2.1 অপারেশন উচ্চতা H = 1000 মিমি
2.২ প্রযোজ্য শরীরের (আকৃতি) প্যারামিটার পরিসীমা:
দৈর্ঘ্য:L = 850 - 1650 মিমি
প্রস্থ:B = ২০০-৯০০ মিমি
উচ্চতা:H = ২০০-৯০০ মিমি
তেল নিমজ্জিত ট্রান্সফরমারের জন্য প্রযোজ্য ক্ষমতা পরিসীমাঃ:৩০ কেভিএ―১৬০০ কেভিএ
2.3 লিফট প্ল্যাটফর্মের ভার বহন(রেট করা):W = ৩০০০ কেজি
2.4 উত্তোলন চাল:S = 500 মিমি
2.5 উত্তোলনের গতি:
V = ৪০ মিমি/সেকেন্ড(সামঞ্জস্যযোগ্য)
2.6 হাইড্রোলিক ওয়ার্কিং চাপ(রেট করা):পি = ১৪ এমপিএ
2.7 অপারেটিং ভোল্টেজ:এসি 380 ভোল্ট তিন ফেজ 5 তারের
2.8 মেশিনের শক্তি:1.৫ কিলোওয়াট
2.9 মেশিনের ওজন:ডব্লিউ=১৫০০ কেজি
2.১০ রঙ:সবুজ হ্যামার পেইন্ট

অপারেশন নির্দেশ
3.১ পাওয়ার-অন, পাওয়ার সুইচ চালু করুন, তারপর ইউনিট কাজ অবস্থায় আছে।
3.২ ওয়ার্কপিসের স্পেসিফিকেশন অনুসারেঃ
* বাম এবং ডান হাতের চাকাগুলি সামঞ্জস্য করুন সম্মুখের সমাবেশ স্ট্যান্ডে, ওয়ার্ক টেবিলের প্রস্থ পূর্বনির্ধারিত, পূর্বনির্ধারিত প্রস্থটি উত্তোলনের অক্ষের উচ্চতা এবং উত্তোলনের সহজ ঝুলন্ত জন্য অতিরিক্ত 5 মিমি।
* মেশিন টেবিলে বাম এবং ডান চাপ ধরে রাখার ক্রেটগুলি সামঞ্জস্য করুন, দুটি চাপ প্লেটের মধ্যে দূরত্বটি শরীরের সর্বাধিক দৈর্ঘ্যের চেয়ে বেশি হতে দিন।
* লিফটটি চালান, লিফটের তিনটি "ভি" ক্রেটগুলি কাজের প্ল্যাটফর্মের তুলনায় সামান্য উচ্চতর করুন এবং শরীরের আকার অনুযায়ী তিনটি ক্রেটগুলির মধ্যে দূরত্ব সামঞ্জস্য করুন।তারপর সেগুলি লক করুন.
* A, B, C তিন-পর্বের কয়েলগুলিকে পরপরের ভিত্তিতে ক্রেটে ঝুলিয়ে রাখুন, দীর্ঘ অক্ষের কয়েলগুলি কাজের সমতলটির সাথে উল্লম্ব। ক্রেটে হ্যান্ডহোলটি সামঞ্জস্য করুন,নল এবং নিরাপত্তা মাধ্যমে ঘূর্ণায়মান উল্লম্ব ক্রসিং নিশ্চিত করার জন্য রোলস পাশের বিরুদ্ধে প্লেট নরমভাবে চাপুন.

* লিফট প্ল্যাটফর্ম ধীরে ধীরে কমিয়ে, রাইন্ডিং এর সংক্ষিপ্ত অক্ষের অভ্যন্তরীণ সমতলটি কাজের সমতল থেকে প্রায় 5 মিমি কম। এবং তারপর শরীরের শেষ নিরোধক স্থাপন করুন।
* সহায়ক মোবাইল ট্রলিতে কোরটি ঝুলিয়ে রাখুন। কোরটি ম্যানুয়াল হাইড্রোলিক জ্যাকের সাহায্যে ঘূর্ণন অবস্থানে সামঞ্জস্য করা যেতে পারে।
* প্রথম স্তর প্রধান এবং সাব-ফ্রেম কোরটি পাল্টা পাল্টা রাইন্ডিংয়ে ঢোকানোর পরে, সমাবেশ স্ট্যান্ডের অন্য দিকে কোরগুলি ভাঁজ করুন, ইপোক্সি পেইন্টিং করুন এবং বাঁধুন।প্রথম স্তর কোর এর উপরের সমতল স্থির কাজের সমতল সমান্তরাল রাখতে লিফটটি নিচে পরিচালনা করুন ।, তারপর দ্বিতীয় স্তর কোর সন্নিবেশ এবং একত্রিত শুরু. প্রক্রিয়া, কোর স্থানচ্যুতি বিকৃতি এবং প্রেস কারণে ক্ষতি এড়ানোর জন্য,অস্থায়ী সমর্থন সরঞ্জামটি কোরটির আসন্ন অংশকে সমর্থন করতে ব্যবহার করা হবে.
* বডি আইসোলেশন ইনস্টল করার পরে, উপরের এবং নীচের ক্ল্যাম্প, বাম এবং ডান পাশের প্লেটগুলি একত্রিত করুন, তারপরে প্রক্রিয়া প্রয়োজনীয়তা অনুসারে বন্ধ করুন।শরীরের প্রক্রিয়া সম্পন্ন এবং ক্রেন দ্বারা দূরে উত্তোলন.
* বৈদ্যুতিক সুরক্ষা ডিভাইসগুলি ত্রুটি প্রতিরোধ এবং নিরাপত্তা নিশ্চিত করার জন্য সীমানা অংশগুলিতে সজ্জিত করা হয়।

প্রধান কাঠামো:
লিফট হাইড্রোলিক সিস্টেম গ্রহণ করে, এতে রয়েছেঃ তেল পাম্প, মোটর, বিভিন্ন ধরণের ভালভ ইত্যাদি, উচ্চ-মানের অংশগুলি উচ্চ নির্ভরযোগ্য, কম শব্দ এবং নন-লিকেজ সিস্টেম নিশ্চিত করতে ব্যবহৃত হয়।নামমাত্র কাজের চাপ 14 এমপিএ. উচ্চ চাপের পায়ের পাতার মোজাবিশেষ সংযোগ ব্যবহার করুন, নিরাপদ এবং সহজ অপারেশন।
* বিভিন্ন ভারবহন যন্ত্রপাতি এবং স্লাইডিং টেবিলের জন্য চলাচলের স্থান পূরণের জন্য বড় আকারের উত্তোলন প্ল্যাটফর্ম (1400 × 670 মিমি) ডিজাইন করুন।সমর্থন অপারেশন সহজতর করার জন্য যথেষ্ট মার্জিন ছেড়ে.
* স্লাইডিং লেয়ারিং টেবিলের জন্য চলন পদ্ধতিটি পলি ড্রাইভিং ব্যবহার করে, শক্তিশালী লোড বহন ক্ষমতা, পোর্টেবল অপারেশন, সঠিক অবস্থান।লেয়ারিং টেবিল 100 মিমি পরিসীমা পর্যন্ত উত্থাপিত এবং নামানো যেতে পারে, যা ব্যবহারের প্রয়োজনীয়তা পূরণ করতে পারে। ভারী লোডের সময় সামঞ্জস্যের ম্যানিপুলেশন শক্তি হ্রাস করার জন্য সূক্ষ্ম-নিয়ন্ত্রণ প্রক্রিয়াটি একটি সমতল বেয়ার দিয়ে সজ্জিত।
* সামনের স্থির প্ল্যাটফর্ম স্ক্রু-বার ড্রাইভ প্রক্রিয়া দিয়ে সজ্জিত, স্থির প্ল্যাটফর্ম সোজা বা পিছনে ঘোরানো হাত চাকার দ্বারা সরানো।হ্যান্ডেল টেনে প্ল্যাটফর্ম লক.
* প্রেস-যোগাযোগ প্রক্রিয়াটি সমাবেশ স্ট্যান্ডের বাম এবং ডান দিকে ইনস্টল করা হয়েছে যাতে একই সাথে সুরক্ষা নিশ্চিত করে রোলিং এবং লোহার কোর ধরে রাখা যায়।প্রতিটি প্রেস প্রক্রিয়া কার্যকর স্ট্রোক 500 মিমি.
* প্রধান ইলেকট্রনিক উপাদান উচ্চ নির্ভরযোগ্যতা নিশ্চিত করতে Schneider পণ্য ব্যবহার করা হয়।

সরবরাহের অবস্থা
একক মেশিন এক সেট (ক্যাবিনেট সহ) সমন্বয় স্ট্যান্ড;
স্বতন্ত্র হাইড্রোলিক লিফটিং ট্রলি এক সেট;
নথিপত্র এবং অন্যান্য খুচরা যন্ত্রাংশের তালিকা।
কনফিগারেশন লিস্ট, অপারেশন ম্যানুয়াল, হাইড্রোলিক প্রধান অঙ্কন, বৈদ্যুতিক চিত্র সহ।

তিন মাত্রিক রোলড আয়রন কোর জন্য ম্যানুয়াল ট্রান্সফরমার কয়েল মোড়ানো মেশিন 3

প্রায়শই জিজ্ঞাসিত প্রশ্ন



1প্রশ্ন: "এফওবি", "সিএফআর" এবং "সিআইএফ" মানে কি?



উঃ FOB=ফ্রি বোর্ডে চীনের লোডিং বন্দরে



সিএফআর=সিএনএফ=নির্ধারিত বন্দরে খরচ ও মালবাহী চার্জ



সিআইএফ=সিএফআর+নির্ধারিত বন্দরের সাথে বীমা



2প্রশ্ন: আপনার এপিজি প্রোডাকশন লাইনের সরঞ্জাম কি?



উঃ এপিজি মেশিন-এপিজি মোল্ড-কুরিং-ওভেন-এয়ার কম্প্রেসার-মিশ্রণ উপাদান-মোল্ড রিলিজ এজেন্ট-জিলিন জীবাণুনাশক।



3প্রশ্ন: উদ্ধৃতি দেওয়ার আগে আমাদের কোন তথ্যের প্রয়োজন?



উঃ আপনার পণ্যের ব্যাসার্ধ এবং ছবি বা অঙ্কন।



4প্রশ্ন: আপনার ইনস্টলেশন এবং ডিবাগিং এবং বিক্রয়োত্তর সেবা সম্পর্কে কি?



উত্তরঃ আমাদের ইঞ্জিনিয়াররা ইনস্টলেশন এবং ডিবাগিংয়ের জন্য বিদেশে যায় এবং আমরা ওয়ান স্টপ সার্ভিস এবং মেশিনগুলিকে আজীবন রক্ষণাবেক্ষণ প্রদান করি।



5প্রশ্ন: এই ক্ষেত্রে আপনার অভিজ্ঞতা কেমন?

উত্তর: এই ক্ষেত্রে আমাদের ২৪ বছরের অভিজ্ঞতা রয়েছে। এখন পর্যন্ত আমাদের ১৯টি আইটেমের পেটেন্ট রয়েছে।



6প্রশ্ন: ইলেকট্রিক পাওয়ার সরঞ্জাম শিল্পে ওয়ান স্টপ সার্ভিস কোম্পানি?

উত্তর: হ্যাঁ, আমাদের পণ্যগুলির মধ্যে রয়েছে এপিজি ক্ল্যাম্পিং মেশিন, এপিজি ছাঁচ এবং ইনজেকশন টেরোইডাল উইন্ডিং মেশিন (সিটি এবং পিটি), ট্রান্সফরমার ফয়েল উইন্ডিং মেশিন ছাঁচ, চিহ্নিতকরণ মেশিন।





7প্রশ্ন: আপনার ডেলিভারি সময় কত?

উঃ প্রায় ৫০ কার্যদিবস সময় লাগে।



8প্রশ্ন: প্যাকিং কেমন চলছে?

উত্তরঃ প্লাস্টিকের ফিল্ম এবং অন্যান্য অংশযুক্ত মেশিনটি নিরাপত্তার জন্য কাঠের কেস ব্যবহার করে।





9প্রশ্ন: জাহাজের বন্দর কোনটি?

উঃ সাংহাই,শেঞ্জেন,নিংবো,কিংদাও ইত্যাদি।



10প্রশ্ন: পেমেন্টের শর্তাবলী কি?

উঃ টেলিগ্রাফিক ট্রান্সফার (TT), ক্রেডিট লেটার।
