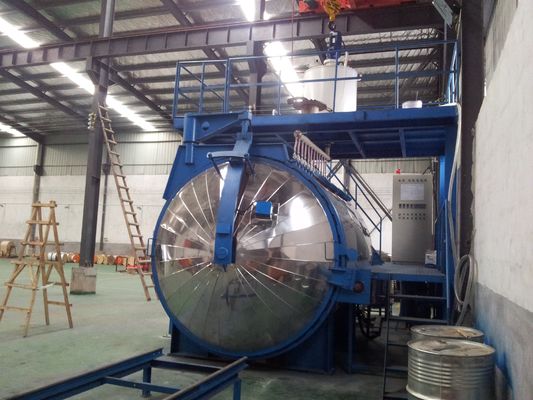

ভ্যাকুয়াম চাপ ঢালাই সরঞ্জাম ভ্যাকুয়াম রজন কাস্টিং মেশিন ভিপিআই সিস্টেম

ভ্যাকুয়াম কাস্টিং সরঞ্জামের টেকনিক্যাল স্কিম

ব্যবহারকারীর উৎপাদন চাহিদা এবং কোম্পানির বহু বছরের অভিজ্ঞতা অনুযায়ী ঢালাইয়ের সরঞ্জাম এবং ডিজাইন স্পেসিফিকেশন তৈরি করা হয়।উভয় পক্ষের মধ্যে আরও আলোচনা ও আলোচনার জন্য নিম্নলিখিত প্রযুক্তিগত স্কিম নির্ধারণ করা হয়েছে.

প্রস্তাবিত সরঞ্জামটি দুটি উপাদান প্রাক মিশ্রিত ইপোক্সি রজন সহ ট্রান্সফরমার ভ্যাকুয়াম কাস্টিংয়ের জন্য উপযুক্ত।

1. সাধারণ বিধান

1. এই প্রস্তাবটি সরঞ্জামগুলির নকশা, গঠন, চূড়ান্ত সমাবেশ, পরীক্ষা এবং অপারেশনের জন্য প্রযুক্তিগত প্রয়োজনীয়তা প্রস্তাব করে।
2. এই প্রস্তাবটিতে সর্বনিম্ন প্রযুক্তিগত প্রয়োজনীয়তা নির্ধারণ করা হয়েছে এবং সরবরাহকারী এই স্পেসিফিকেশন থেকে কম নয় এমন উচ্চমানের পণ্য সরবরাহ করবে।
3. চুক্তির কার্যকর হওয়ার পর, সরবরাহকারী দাবিকারীর কাছে একটি উৎপাদন সময়সূচী সরবরাহ করবে যা চুক্তির বিতরণ তারিখের প্রয়োজনীয়তা পূরণ করে।
4. সরবরাহকারীর দেওয়া সরঞ্জাম লেআউট অঙ্কন, বেসিক কন্ডিশন অঙ্কন, বৈদ্যুতিক অঙ্কন এবং প্রধান উপাদান কাঠামোর অঙ্কনটি অনুরোধকারীর দ্বারা নিশ্চিত না হওয়া পর্যন্ত ব্যবহার করা যাবে না.এই প্রযুক্তিগত বিবরণীর প্রয়োজনীয়তা পূরণ করে না এমন সমস্যাগুলি সরবরাহকারীকে অঙ্গীকারবিহীনভাবে সংশোধন করতে হবে।
5. সরঞ্জামের স্পেসিফিকেশনে কাজের নীতি, কাঠামো, ইনস্টলেশন নির্দেশাবলী, অপারেশন পদ্ধতি এবং সতর্কতা, সাধারণ ত্রুটি এবং সমাধান, সরবরাহকারী,সমস্ত সরঞ্জাম এবং সমস্ত গুরুত্বপূর্ণ সিস্টেমের মডেল এবং স্পেসিফিকেশন এবং অন্যান্য প্রাসঙ্গিক প্রযুক্তিগত তথ্য.
6. সরবরাহকারী সরঞ্জামগুলির কর্মক্ষমতা এবং অপারেটিং নির্ভরযোগ্যতার পাশাপাশি নকশা, উত্পাদন, পরিবহন, ইনস্টলেশন,যন্ত্রপাতি কমিশন এবং পরীক্ষামূলক উৎপাদন- 'টানকি' প্রকল্পের বাস্তবায়ন।
7. সরবরাহকারী গ্যারান্টি দেয় যে তিনি ঢালাইয়ের সরঞ্জামগুলির জন্য প্রযোজ্য, পরিপক্ক এবং প্রমাণিত প্রযুক্তি সরবরাহ করবেন।

এক বছরের মধ্যে স্বাভাবিকভাবে কাজ করতে পারা খুচরা যন্ত্রাংশ এবং খুচরা যন্ত্রাংশ বিনামূল্যে দেওয়া হবে।

2. এই সরঞ্জামগুলির নকশা নিম্নলিখিত প্রাসঙ্গিক মান, ম্যানুয়াল এবং মান গ্রহণ করে।

1. এই টেকনিক্যাল স্পেসিফিকেশন ভ্যাকুয়াম ভর্তি সরঞ্জামের জন্য
2. GB9115.1-2000 "ভ্যাকুয়াম ফ্ল্যাঞ্জ"
3. JB/T6533-97 রোটারি ভ্যান ভ্যাকুয়াম পাম্প
4. রুট ভ্যাকুয়াম পাম্প JB/T7674-95
5. GB/T6709-96 "ভ্যাকুয়াম পাইপ এবং আনুষাঙ্গিক"
6. JB1090-1092 "ভ্যাকুয়ামের জন্য গামুর সিলের ধরণ এবং আকার"
7. GB191 "প্যাকেজিং, স্টোরেজ এবং পরিবহনের গ্রাফিকাল প্রতীক"
8. ভ্যাকুয়াম ডিজাইন ম্যানুয়াল, ল্যানঝু ইনস্টিটিউট অফ ফিজিক্স
9. ভ্যাকুয়াম সিস্টেম ডিজাইন ম্যানুয়াল, উত্তর-পূর্ব বিশ্ববিদ্যালয়
10. GB/T5226.1-1996 "শিল্প যন্ত্রপাতি এবং বৈদ্যুতিক সরঞ্জাম পার্ট I: সাধারণ প্রযুক্তিগত শর্তাবলী";

3. সরঞ্জামের বৈশিষ্ট্য

1. এই স্কিমে ভ্যাকুয়াম ভর্তি সরঞ্জাম ভ্যাকুয়াম ভর্তি ট্রান্সফরমার এবং চুল্লিগুলির ভ্যাকুয়াম ভর্তি চিকিত্সার জন্য প্রযোজ্য।
2. এই স্কিমটি শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষার প্রয়োজনীয়তা প্রতিফলিত করে।বিশেষভাবে নির্মিত বৈদ্যুতিক হিটিং প্লেটের জীবন আমদানিকৃত জার্মান হিটিং প্লেটের চেয়ে 3 গুণ বেশি, এবং গরম করার ক্ষমতা 75% আমদানি জার্মান গরম করার প্লেট. শক্তি সঞ্চয়, পরিবেশ রক্ষার পণ্য বাস্তব অনুভূতি.
3. অনন্য ফিল্টারিং সিস্টেম, ভ্যাকুয়াম পাম্পে রজন বাষ্প কার্যকরভাবে প্রতিরোধ করতে পারে।

4টেকনিক্যাল প্রপোজাল

1. সরঞ্জামের গঠন

2. যন্ত্রপাতির প্রযুক্তিগত সূচক এবং পরামিতিঃ
   1. ভ্যাকুয়াম ভর্তি পাত্রের আকার Φ2000×L2400
   2. ভ্যাকুয়াম সিস্টেমের প্রধান পাম্পিং পাম্পের পাম্পিং গতি 300L/S
   3. ভর্তি ট্যাংকের কাজের তাপমাত্রা 70 ~ 85 °C
   4. ভর্তি ট্যাঙ্কের চূড়ান্ত ভ্যাকুয়াম ডিগ্রি (শীতল অবস্থায়, লোড ছাড়াই) ≤50Pa
   5. ভর্তি ট্যাঙ্কের ফুটোর হার ≤50Pa.L/S
   6. ভর্তি ট্যাঙ্কের কাজ ভ্যাকুয়াম 50 ~ 100Pa হয়
   7. সরঞ্জামটি ম্যানুয়াল মিটারিং এবং উপাদানগুলির গতিশীল মিশ্রণ গ্রহণ করে।
   8. সরঞ্জামটি ভ্যাকুয়াম কাস্টিং প্রক্রিয়া গ্রহণ করে।
   9. মিশ্রণ ট্যাঙ্কটি বৈদ্যুতিক গরম, তাপ পরিবাহী তেলকে তাপ স্থানান্তর মাধ্যম এবং স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ হিসাবে গ্রহণ করে। ঢালাই ট্যাঙ্কটি সরাসরি বৈদ্যুতিক গরম করার উপাদান দ্বারা গরম করা হয়।সমস্ত গরম অংশ তাপ নিরোধক উপকরণ দিয়ে বিচ্ছিন্ন, এবং ভর্তি ট্যাঙ্কটি স্টেইনলেস স্টিলের প্লেট (এসইএস 430) দিয়ে বর্মযুক্ত; মিশ্রণ ট্যাঙ্কটি পাতলা স্টিলের প্লেট দিয়ে বর্মযুক্ত এবং পৃষ্ঠের উপর লেপযুক্ত।আইসোলেশন স্তরটির পৃষ্ঠ তাপমাত্রা 20°C রুম তাপমাত্রার চেয়ে বেশি নয়.
3. সরঞ্জাম শক্তি, জল, বায়ু উৎস এবং মৌলিক অবস্থা

প্রয়োজনীয়তা, (ব্যবহারকারীর সাথে সজ্জিতঃ পাওয়ার সাপ্লাই, এয়ার কমপ্রেসার):

1. নামমাত্র শক্তিঃ ৮০ কিলোওয়াট, ৩৮০ ভোল্ট, ৫০ হার্জ, থ্রি-ফেজ পাঁচ-ডায়ার বিশেষ বিতরণ ক্যাবিনেট, বিদ্যুত নিয়ন্ত্রণ ক্যাবিনেটের সাথে সংযোগযুক্ত শক্তি।
2. জল উৎসঃ চাপ ≥0.2Mpa, সর্বোচ্চ খরচ 3m3/h, পানির তাপমাত্রা ≤25°C।
3. সংকুচিত বায়ুঃ 0.4 ~ 0.6Mpa, সর্বোচ্চ খরচ 0.3m3/min
4. আমাদের ডিজাইন অঙ্কন অনুযায়ী ভিতরে ঢোকানো ট্যাঙ্কের ভিত্তি, ইস্পাত ফ্রেম এবং বাইরের ট্র্যাক তৈরি করুন।

4. প্রতিটি সিস্টেমের প্রযুক্তিগত অবস্থা:
   1. 400 লিটার ভ্যাকুয়াম মিশ্রণ ডিগ্যাসিং ট্যাংক একটি সেট

ট্যাঙ্কের প্রযুক্তিগত বিবরণী এবং প্রয়োগ

কার্যকর ভলিউম ৪০০ লিটার

তাপ পরিবাহী তেল 10KW

চূড়ান্ত ভ্যাকুয়ামঃ 50Pa (কোন লোড, ঠান্ডা অবস্থা)

কোন লোড ফুটো হারঃ 50Pa.L/S

অপারেটিং তাপমাত্রাঃ 60 ~ 80°C

ট্যাংক পৃষ্ঠ তাপমাত্রা পরিবেষ্টিত তাপমাত্রা +20°C

ফ্রিকোয়েন্সি কন্ট্রোল ডিভাইস দিয়ে সজ্জিত, উপাদানটির সান্দ্রতা অনুযায়ী stirring উত্তোলন গতি সামঞ্জস্য করতে পারেন;

পাথর উলের নিরোধক, স্টেইনলেস স্টীল প্লেট (SUS430, 1.5mm পুরু) বর্মযুক্ত, পৃষ্ঠ আবরণ

এই ট্যাংকটি ইপোক্সি রজন এবং হার্নিং এজেন্ট মিশ্রণ মিশ্রণ এবং ভ্যাকুয়াম ডিগ্যাসিংয়ের জন্য ব্যবহৃত হয়।

মিশ্রণ ট্যাংকটি ভ্যাকুয়াম ভ্যাকুয়াম ট্যাঙ্কের ভর্তি মাস্টার সাইডে ইনস্টল করা হয় যাতে উৎপাদন বৃদ্ধি পায়।

ট্যাংকের শরীরের আনুষাঙ্গিকঃ

৪০০ লিটারের মিশ্রণ ট্যাংকঃ

4.২ ভ্যাকুয়াম ভর্তি ট্যাঙ্ক (বায়ুমণ্ডলীয় চাপ) সিস্টেম ভ্যাকুয়াম ট্যাঙ্কের প্রযুক্তিগত বৈশিষ্ট্য এবং ব্যবহারঃ

অনুভূমিক ট্যাংক অভ্যন্তরীণ প্রাচীর আকারঃ Φ2000mm×2400mm

চূড়ান্ত ভ্যাকুয়ামঃ 50Pa (কোন লোড, ঠান্ডা অবস্থা)

কোন লোড ফুটো হারঃ 50Pa.L/S

অপারেটিং তাপমাত্রাঃ 70 ~ 85°C

ট্যাংক পৃষ্ঠ তাপমাত্রাঃ পরিবেষ্টন তাপমাত্রা +20°C

কাস্টিং সুপারভাইজার খাওয়ানোর জন্য বায়ুসংক্রান্ত বল ভালভ গ্রহণ করে এবং পণ্যের সংখ্যা অনুযায়ী প্রকৃতপক্ষে প্রয়োজনীয় ভ্যাকুয়াম কাস্টিং ভালভ সামঞ্জস্য করতে পারে।ঢালাই পাইপ এর রিজার্ভ ফ্ল্যাঞ্জ ইন্টারফেস ভবিষ্যতে আপগ্রেড জন্য সংরক্ষিত.

ভর্তি ট্যাঙ্কটি অনুভূমিক, ট্যাঙ্কের দরজাটি পাশের দিকে খোলা থাকে এবং ট্যাঙ্কের দেহটি ভ্যাকুয়াম ভর্তি ট্যাঙ্ক কাঠামোর। দরজাটি বন্ধ হয়ে যাওয়ার পরে ট্যাঙ্কটি ক্লিপ করা হয়।

ভ্যাকুয়াম কাস্টিং প্রক্রিয়াটি কাস্টিং প্রক্রিয়াটি অনুকূল করতে পারে, উপাদানের অনুপ্রবেশযোগ্যতা বাড়িয়ে তুলতে পারে এবং অবশেষে পণ্যটির মুক্তি সূচক হ্রাস করার প্রভাব অর্জন করতে পারে।

ক্যানের দরজা বন্ধ হয়ে গেলে ক্যান কার্ডটি ম্যানুয়ালি লক করুন।

ট্যাঙ্ক শরীরটি মাটিতে ইনস্টল করা হয়, এবং হালকা রেল এবং ওয়ার্কিং ট্রলি (প্রতিরোধিত) ট্যাঙ্কে সরবরাহ করা হয়।

ট্যাঙ্কের বাইরের পৃষ্ঠটি বৈদ্যুতিক গরম করার প্লেট দ্বারা গরম করা হয়।

ট্যাঙ্কের ভিতরে ট্র্যাকের উচ্চতা ট্যাঙ্কের বাইরে স্থানান্তর ট্রলি ট্র্যাকের সাথে ফ্লাশ করা হয় (ট্যাঙ্কের বাইরে স্থানান্তর ট্রলি ব্যবহারকারীর দ্বারা স্বয়ংক্রিয়ভাবে তৈরি),যাতে ট্রলিবাসের প্রবেশ সহজ হয়;

পাথরের উলের আইসোলেশন, স্টেইনলেস স্টীল প্লেট (SUS430) বর্মযুক্ত প্রক্রিয়াকরণ।

প্রযুক্তিগত প্রয়োজনীয়তা পূরণের জন্য ট্যাংক বডিতে অন্যান্য ইন্টারফেস রয়েছে।

ট্যাংক সংযুক্তি

ভ্যাকুয়াম কাস্টিং সরঞ্জাম

4.3 গরম করার সিস্টেমের দুটি সেট

4.3.১ সরঞ্জামের প্রতিটি ইউনিট একটি স্বাধীন তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা দ্বারা নিয়ন্ত্রিত হয়, যা প্রতিটি ইউনিটের জন্য তাপমাত্রা সামঞ্জস্য করার জন্য সুবিধাজনক।মিশ্রণ ট্যাংক তাপ পরিবাহী তেল তাপ স্থানান্তর মোড গ্রহণভর্তি ট্যাংকটি সরাসরি উক্সি ইলেকট্রিক হিটিং প্লেট, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ, অতিরিক্ত তাপমাত্রা অ্যালার্ম, 63KW শক্তি, সর্বোচ্চ হিটিং তাপমাত্রা 130 °C দ্বারা গরম করা হয়।সমস্ত মিশ্রণ ট্যাংক গরম করার সিস্টেমের গরম করার তাপমাত্রা স্বাভাবিক তাপমাত্রা এবং 80 °C মধ্যে নিয়ন্ত্রিত করা যেতে পারে.

সিস্টেম কনফিগারেশনঃ

৪০০ লিটারের ফাইনাল মিক্সিং ট্যাঙ্কের জন্য গরম করার সিস্টেমঃ

ভ্যাকুয়াম ভর্তি ট্যাংকের জন্য গরম করার ব্যবস্থাঃ

4.4 ভ্যাকুয়াম সিস্টেমের দুটি সেট (মোট ৩ টি ভ্যাকুয়াম পাম্প):

4.4.1. একটি ঘূর্ণন শীট রুট ইউনিট থেকে ঢালাই ট্যাংক ভ্যাকুয়াম ইউনিট সর্বোচ্চ পাম্পিং গতি 300L / সেকেন্ড হয়। সিস্টেমের কাজ ভ্যাকুয়াম 50-200Pa মধ্যে নিয়ন্ত্রিত করা যেতে পারে;উচ্চ ভ্যাকুয়াম ডিগ্রী কারণে ভ্যাকুয়াম সিস্টেমের মধ্যে পাম্প উপাদান সম্ভাবনা কমাতে; সিস্টেমটি ভ্যাকুয়াম পাম্পকে রক্ষা করার জন্য পাম্প করা গ্যাসে সর্বাধিক পরিমাণে অশুচিতা রোধ করতে এবং ঘনীভুত ঘনীভুত গ্যাস ধরে রাখতে বিশেষ ফিল্টারগুলির 2 সেট দিয়ে সজ্জিত।

কনফিগারেশন সংযুক্তিঃ

সিস্টেম কনফিগারেশন সংযুক্তিঃ
