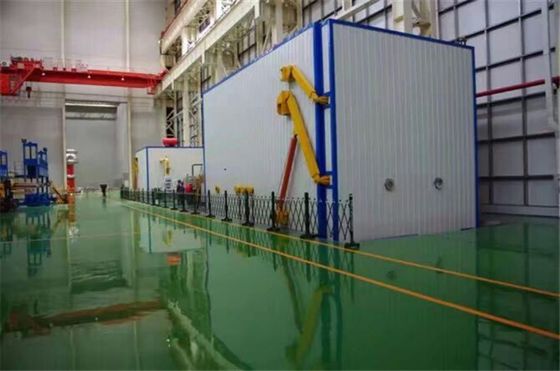

সার্কুলার সিঙ্গেল ফেজ ট্রান্সফরমার ভ্যাকুয়াম শুকানোর সরঞ্জাম

ট্রান্সফরমার কয়েল শুকানোর চুলা ট্রান্সফরমারগুলির বৈদ্যুতিক কাস্টিং প্রক্রিয়াতে ব্যবহৃত হয়

পরিচিতিঃ

একটি ট্রান্সফরমার কয়েল শুকানোর চুলা একটি বিশেষায়িত সরঞ্জাম যা ট্রান্সফরমারগুলির বৈদ্যুতিক ঢালাই প্রক্রিয়াতে ব্যবহৃত হয়।বৈদ্যুতিক ঢালাই প্রক্রিয়াটি ট্রান্সফরমার কয়েলগুলিকে বিচ্ছিন্ন উপকরণ দিয়ে impregnating জড়িত, যেমন ভার্নিশ বা রজন, তাদের বৈদ্যুতিক নিরোধক বৈশিষ্ট্য উন্নত এবং আর্দ্রতা এবং অন্যান্য দূষণকারী থেকে তাদের রক্ষা।

ইনপ্রেগেশন প্রক্রিয়া শেষে, ট্রান্সফরমার কয়েলগুলিকে আইসোলেশন উপকরণগুলিতে উপস্থিত অতিরিক্ত আর্দ্রতা বা দ্রাবকগুলি অপসারণের জন্য শুকিয়ে ফেলা দরকার।এই যেখানে ট্রান্সফরমার কয়েল শুকানোর চুলা খেলা আসেচুলাটি শুকানোর প্রক্রিয়া সহজতর করতে এবং নিরোধক উপকরণগুলি যথাযথভাবে শক্ত করার জন্য উচ্চ তাপমাত্রার সাথে একটি নিয়ন্ত্রিত পরিবেশ সরবরাহ করে।

এখানে কিভাবে একটি ট্রান্সফরমার কয়েল শুকানোর চুলা কাজ করে একটি ওভারভিউ আছেঃ

1. লোডিংঃ ট্রান্সফরমার কয়েলগুলি চুলায় লোড করা হয়, সাধারণত র্যাক বা ট্রেগুলিতে, যথাযথ বায়ু প্রবাহের অনুমতি দেওয়ার জন্য তাদের মধ্যে যথাযথ দূরত্ব নিশ্চিত করে।

2. গরমকরণ: চুলাটি ঘরের ভিতরে তাপমাত্রা বাড়ানোর জন্য বৈদ্যুতিক প্রতিরোধী হিটারগুলির মতো গরম করার উপাদান ব্যবহার করে।ব্যবহৃত আইসোলেশন উপকরণগুলির বিশেষ উল্লেখের ভিত্তিতে তাপমাত্রা সাবধানে নিয়ন্ত্রিত হয়.

3. বায়ু সঞ্চালনঃ চুলাটি একটি ফ্যান বা ব্লাভার সিস্টেমের সাথে সজ্জিত যা গরম বাতাসকে পুরো চেম্বারে সঞ্চালন করে।এই অভিন্ন গরম নিশ্চিত এবং কয়েল windings থেকে আর্দ্রতা অপসারণে সাহায্য করে.

4. বায়ুচলাচলঃ শুকানোর প্রক্রিয়া চলাকালীন বাষ্পীভূত আর্দ্রতা এবং কোনও বাষ্পীভব গ্যাস নির্গত করার জন্য পর্যাপ্ত বায়ুচলাচল সরবরাহ করা হয়।পরিচ্ছন্ন কাজের পরিবেশ বজায় রাখার জন্য বায়ুচলাচল সিস্টেমে নিষ্কাশন ফ্যান এবং ফিল্টার অন্তর্ভুক্ত থাকতে পারে.

5. তাপমাত্রা এবং সময় নিয়ন্ত্রণঃ শুকানোর প্রক্রিয়াটি আইসোলেশন উপাদান প্রস্তুতকারকের দ্বারা নির্দিষ্ট পছন্দসই তাপমাত্রা এবং সময়কাল বজায় রাখা জড়িত।এটি নিশ্চিত করে যে আইসোলেশন উপাদানটি সঠিকভাবে নিরাময় করে এবং পছন্দসই বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্য অর্জন করে.

6. মনিটরিং এবং সুরক্ষা বৈশিষ্ট্যঃ ট্রান্সফরমার কয়েল শুকানোর চুলায় প্রায়শই তাপমাত্রা সেন্সর, টাইমার এবং সুরক্ষা সিস্টেম অন্তর্ভুক্ত থাকে যা শুকানোর প্রক্রিয়াটি পর্যবেক্ষণ এবং নিয়ন্ত্রণ করে।এই বৈশিষ্ট্যগুলি অতিরিক্ত গরম হওয়া রোধ করতে সাহায্য করে, যথাযথ শুকানোর জন্য এবং সম্ভাব্য বিপদ থেকে রক্ষা করে।

এটা লক্ষ করা গুরুত্বপূর্ণ যে ট্রান্সফরমার কয়েল শুকানোর চুলা নির্দিষ্ট নকশা এবং বৈশিষ্ট্য প্রস্তুতকারকের এবং বৈদ্যুতিক ঢালাই প্রক্রিয়া প্রয়োজনীয়তা উপর নির্ভর করে পরিবর্তিত হতে পারে। অতএব,সঠিক অপারেশন এবং রক্ষণাবেক্ষণের জন্য সরঞ্জাম প্রস্তুতকারকের নির্দেশিকা এবং স্পেসিফিকেশনগুলি সর্বদা পরামর্শ দেওয়া হয়.

1. সরঞ্জামের গঠন

2. যন্ত্রপাতির প্রযুক্তিগত সূচক এবং পরামিতিঃ
   1. ভ্যাকুয়াম ভর্তি পাত্রের আকার Φ2000×L2400
   2. ভ্যাকুয়াম সিস্টেমের প্রধান পাম্পিং পাম্পের পাম্পিং গতি 300L/S
   3. ভর্তি ট্যাংকের কাজের তাপমাত্রা 70 ~ 85 °C
   4. ভর্তি ট্যাঙ্কের চূড়ান্ত ভ্যাকুয়াম ডিগ্রি (শীতল অবস্থায়, লোড ছাড়াই) ≤50Pa
   5. ভর্তি ট্যাঙ্কের ফুটোর হার ≤50Pa.L/S
   6. ভর্তি ট্যাঙ্কের কাজ ভ্যাকুয়াম 50 ~ 100Pa হয়
   7. সরঞ্জামটি ম্যানুয়াল মিটারিং এবং উপাদানগুলির গতিশীল মিশ্রণ গ্রহণ করে।
   8. সরঞ্জামটি ভ্যাকুয়াম কাস্টিং প্রক্রিয়া গ্রহণ করে।
   9. মিশ্রণ ট্যাঙ্কটি বৈদ্যুতিক গরম, তাপ পরিবাহী তেলকে তাপ স্থানান্তর মাধ্যম এবং স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ হিসাবে গ্রহণ করে। ঢালা ট্যাঙ্কটি সরাসরি বৈদ্যুতিক গরম করার উপাদান দ্বারা গরম করা হয়।সমস্ত গরম অংশ তাপ নিরোধক উপকরণ দিয়ে বিচ্ছিন্ন, এবং ভর্তি ট্যাঙ্কটি স্টেইনলেস স্টিলের প্লেট (এসইএস 430) দিয়ে বর্মযুক্ত; মিশ্রণ ট্যাঙ্কটি পাতলা স্টিলের প্লেট দিয়ে বর্মযুক্ত এবং পৃষ্ঠের উপর লেপযুক্ত।আইসোলেশন স্তরটির পৃষ্ঠ তাপমাত্রা 20°C রুম তাপমাত্রার চেয়ে বেশি নয়.
3. সরঞ্জাম শক্তি, জল, বায়ু উৎস এবং মৌলিক অবস্থা

প্রয়োজনীয়তা, (ব্যবহারকারীর সাথে সজ্জিতঃ পাওয়ার সাপ্লাই, এয়ার কমপ্রেসার):

1. নামমাত্র শক্তিঃ ৮০ কিলোওয়াট, ৩৮০ ভোল্ট, ৫০ হার্জ, থ্রি-ফেজ পাঁচ-ডায়ার বিশেষ বিতরণ ক্যাবিনেট, পাওয়ার বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটে সংযুক্ত।
2. জল উৎসঃ চাপ ≥0.2Mpa, সর্বোচ্চ খরচ 3m3/h, পানির তাপমাত্রা ≤25°C।
3. সংকুচিত বায়ুঃ 0.4 ~ 0.6Mpa, সর্বোচ্চ খরচ 0.3m3/min
4. আমাদের ডিজাইন অঙ্কন অনুযায়ী ভিতরে ঢোকানো ট্যাঙ্কের ভিত্তি, ইস্পাত ফ্রেম এবং বাইরের ট্র্যাক তৈরি করুন।

4. প্রতিটি সিস্টেমের প্রযুক্তিগত অবস্থা:
   1. 400 লিটার ভ্যাকুয়াম মিশ্রণ ডিগ্যাসিং ট্যাংক একটি সেট

ট্যাঙ্কের প্রযুক্তিগত বিবরণী এবং প্রয়োগ

কার্যকর ভলিউম ৪০০ লিটার

তাপ পরিবাহী তেল 10KW

চূড়ান্ত ভ্যাকুয়ামঃ 50Pa (কোন লোড, ঠান্ডা অবস্থা)

কোন লোড ফুটো হারঃ 50Pa.L/S

অপারেটিং তাপমাত্রাঃ 60 ~ 80°C

ট্যাংক পৃষ্ঠ তাপমাত্রা পরিবেষ্টিত তাপমাত্রা +20°C

ফ্রিকোয়েন্সি কন্ট্রোল ডিভাইস দিয়ে সজ্জিত, উপাদানটির সান্দ্রতা অনুযায়ী stirring উত্তোলন গতি সামঞ্জস্য করতে পারেন;

পাথর উলের নিরোধক, স্টেইনলেস স্টীল প্লেট (SUS430, 1.5mm পুরু) বর্মযুক্ত, পৃষ্ঠ আবরণ

এই ট্যাংকটি ইপোক্সি রজন এবং হার্নিং এজেন্ট মিশ্রণ মিশ্রণ এবং ভ্যাকুয়াম ডিগ্যাসিংয়ের জন্য ব্যবহৃত হয়।

মিশ্রণ ট্যাংকটি ভ্যাকুয়াম ভ্যাকুয়াম ট্যাঙ্কের ভর্তি মাস্টার সাইডে ইনস্টল করা হয় যাতে উৎপাদন বৃদ্ধি পায়।

4.4 ভ্যাকুয়াম সিস্টেমের দুটি সেট (মোট ৩ টি ভ্যাকুয়াম পাম্প):

4.4.1. একটি ঘূর্ণন শীট রুট ইউনিট থেকে ঢালাই ট্যাংক ভ্যাকুয়াম ইউনিট সর্বাধিক পাম্পিং গতি 300L / সেকেন্ড। সিস্টেমের কাজ ভ্যাকুয়াম 50-200Pa মধ্যে নিয়ন্ত্রিত করা যেতে পারে;উচ্চ ভ্যাকুয়াম ডিগ্রী কারণে ভ্যাকুয়াম সিস্টেমের মধ্যে পাম্প উপাদান সম্ভাবনা কমাতে; সিস্টেমটি ভ্যাকুয়াম পাম্পকে রক্ষা করার জন্য পাম্প করা গ্যাসে সর্বাধিক পরিমাণে অশুচিতা রোধ করতে এবং ঘনীভুত ঘনীভুত গ্যাস ধরে রাখতে বিশেষ ফিল্টারগুলির 2 সেট দিয়ে সজ্জিত।
